SCHNEIDER

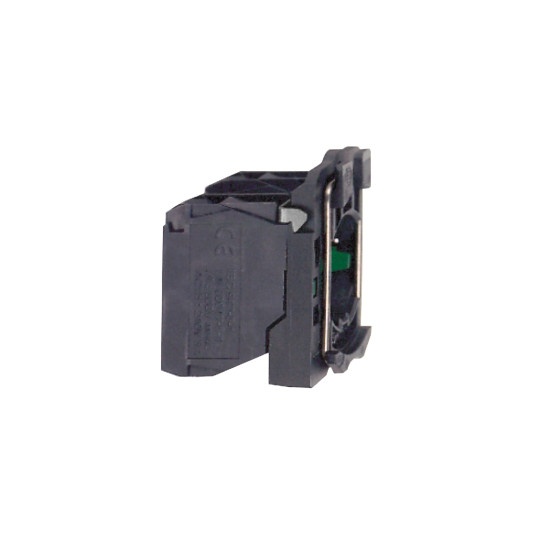

CUERPO COMPLETO 2 DIR. MANIPULADOR - ZD5PA103
ZD5PA103
Este producto ya no está disponible. Contáctenos para encontrar una solución de reemplazo adaptada a sus necesidades.
Informaciones técnicas
| Gama de producto: | Harmony XB5 |
|---|---|
| Tipo de producto o componente: | Cuerpo completo/ contacto montaje completo para manipulador |
| Nombre corto del dispositivo: | ZD5 |
| Material del anillo fijación: | Plástico |
| Se vende en cantidades indivisibles: | 1 |
| Tipo y composición de contactos: | 2 NA |
| Funcionamiento de contacto: | Ruptura lenta |
| Conexiones - terminales: | Bornas tornillo, Bornas tornillo, >= 1 x 0.22 mm² sin terminal acorde a EN 60947-1 |
| Anchura global cad: | 30 mm |
|---|---|
| Altura global cad: | 47 mm |
| Profundidad global cad: | 32 mm |
| Peso del producto: | 0,049 kg |
| Uso de contactos: | Estándar |
| Apertura positiva: | Sin |
| Durabilidad mecánica: | 1000000 ciclos |
| Par de apriete: | 0,8...1,2 N.m acorde a EN 60947-1 |
| Forma de la cabeza de tornillo: | Cruzado compatible con Philips nº 1 destornilladorCruzado compatible con Pozidriv no 1 destornilladorRanurado compatible con plano 4 mm Ø destornilladorRanurado compatible con plano 5,5 mm Ø destornillador |
| Material de los contactos: | Aleación de plata (Ag/Ni) |
| Protección contra cortocircuito: | 10 A Fusible de cartucho tipo gG acorde a EN/IEC 60947-5-1 |
| [Ith] Corriente térmica convencional: | 10 A acorde a EN/IEC 60947-5-1 |
| [Ui] Tensión nominal de aislamiento: | 600 V (grado contaminación 3) acorde a EN 60947-1 |
| [Uimp] Resistencia a picos de tensión: | 6 kV acorde a EN 60947-1 |
| [Ie] Corriente nominal de empleo: | 3 A en 240 V, AC-15, A600 acorde a EN/IEC 60947-5-16 A en 120 V, AC-15, A600 acorde a EN/IEC 60947-5-10,1 A en 600 V, DC-13, Q600 acorde a EN/IEC 60947-5-10,27 A en 250 V, DC-13, Q600 acorde a EN/IEC 60947-5-10,55 A en 125 V, DC-13, Q600 acorde a EN/IEC 60947-5-11,2 A en 600 V, AC-15, A600 acorde a EN/IEC 60947-5-1 |
| Durabilidad eléctrica: | 1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion |
| Fiabilidad eléctrica: | λ λ |
| Presentación del dispositivo: | Elemento básico |
| Código de compatibilidad: | ZD5 |
En breve
Referencia ZD5PA103
Nombre del producto CUERPO COMPLETO 2 DIR. MANIPULADOR - ZD5PA103
