SCHNEIDER

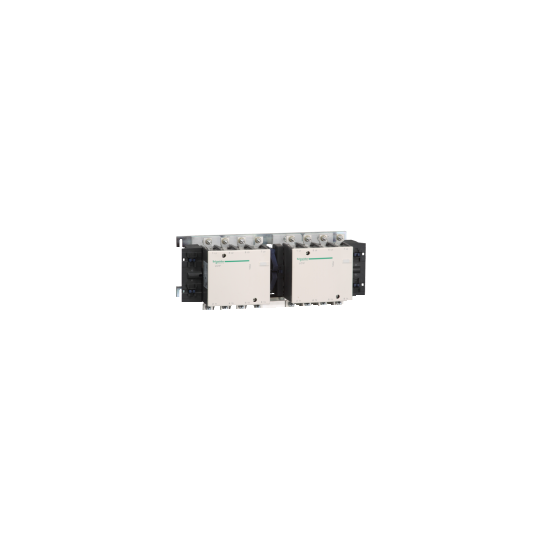

contactor inversor TeSys LC2F - 315A AC1 4P sem bobina - LC2F2254
LC2F2254
Este producto ya no está disponible. Contáctenos para encontrar una solución de reemplazo adaptada a sus necesidades.
Informaciones técnicas
| Gama de producto: | TeSys F |
|---|---|
| Gama: | TeSys |
| Nombre del producto: | TeSys F |
| Tipo de producto o componente: | Contactor conmutador |
| Nombre corto del dispositivo: | LC2F |
| Aplicación del contactor: | Carga resistiva |
| Categoría de empleo: | AC-1 |
| Presentación del dispositivo: | Premontada con barra de bus inversora |
| Número de polos: | 4P |
| Composición de los polos de contacto: | 4 NA |
| [Ue] Tensión nominal de empleo: | |
| [Ie] Corriente nominal de empleo: | 315 A 40 °C) en |
| Composición de los contactos auxiliares: | 1 NA |
| [Uimp] Resistencia a picos de tensión: | 8 kV |
| Categoría de sobretensión: | III |
| [Ith] Corriente térmica convencional: | 315 A en |
| Irms poder de conexión nominal: | 2250 A AC acorde a IEC 60947-4-1 |
| Poder de corte asignado: | 1800 A acorde a IEC 60947-4-1 |
| [Icw] Corriente temporal admisible: | 1800 A en 1000 A en 850 A en 560 A en 440 A en |
| Fusible asociado: | 315 A gG en 250 A aM en |
| Impedancia media: | 0,32 mOhm - Ith 315 A 50 Hz |
| [Ui] Tensión nominal de aislamiento: | 1000 V acorde a IEC 60947-4-11500 V acorde a VDE 0110 gr C |
| Potencia disipada por polo: | 32 W AC-1 |
| Tipo de enclavamiento: | Mecánico |
| Soporte de montaje: | Placa |
| Normas: | En> 40 AEN 60947-1EN 60947-4-1JIS C8201-4-1IEC 60947-4-1 |
| Certificaciones de producto: | RINACCCRMROSULCSACBDNVABSLROS (Lloyds Register of Shipping)UKCA |
| Tipo de conexión: | Circuito de control, estado 1 Bornas tornillo 1 cable(s) 1...4 mm²flexible sin extremidad de cableCircuito de control, estado 1 Bornas tornillo 2 cable(s) 1...4 mm²flexible sin extremidad de cableCircuito de control, estado 1 Bornas tornillo 1 cable(s) 1...4 mm²flexible con extremo de cableCircuito de control, estado 1 Bornas tornillo 2 cable(s) 1...2,5 mm²flexible con extremo de cableCircuito de control, estado 1 Bornas tornillo 1 cable(s) 1...4 mm²sólido sin extremidad de cableCircuito de control, estado 1 Bornas tornillo 2 cable(s) 1...4 mm²sólido sin extremidad de cableCircuito de alimentación, estado 1 Barra 2 cable(s) - sección barra colectora: 32 x 4 mmCircuito de alimentación, estado 1 conector 1 cable(s) 185 mm²Circuito de alimentación, estado 1 terminales cerrados 1 cable(s) 185 mm² |
| Par de apriete: | Circuito de control, estado 1 1,2 N.mCircuito de alimentación, estado 1 35 N.m |
| Código de compatibilidad: | LC2F |
|---|
En breve
Referencia LC2F2254
Nombre del producto contactor inversor TeSys LC2F - 315A AC1 4P sem bobina - LC2F2254
Gama TeSys
