SCHNEIDER

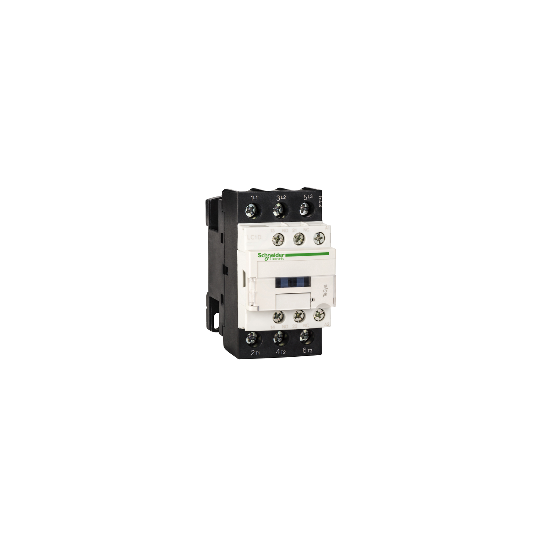

Contacteur TeSys LC1-D - 3P - AC-3 440V 32 A - bobine 440 V CA - LC1D32R7
LC1D32R7
130,93 € Impuestos NO Incl.
157,12 € Impuestos incluídos
Impuestos NO Incl.
Impuestos NO Incl.
Impuestos incl.
Impuestos incl.
You save
En proceso de aprovisionamiento - Plazo estimado 4/6 semanas
- Asistencia técnica y contacto con un interlocutor exclusivo
- Envío gratis a partir de 250€ de compra (Francia continental)
- Pagos 100% seguros
Informaciones técnicas
| Gama de producto: | TeSys D |
|---|---|
| Gama: | TeSys |
| Nombre del producto: | TeSys D |
| Tipo de producto o componente: | Conector |
| Nombre corto del dispositivo: | LC1D |
| Aplicación de contactor: | Carga resistivaControl del motor |
| Categoría de empleo: | AC-3AC-1AC-4 |
| Número de polos: | 3P |
| Composición de polos de contacto: | 3 NA |
| [Ue] tensión de funcionamiento nominal: | |
| [Ie] intensidad de funcionamiento nominal: | 32 A (50 A ( |
| Potencia del motor en kW: | 15 kW en 380...400 V CA 50/60 Hz AC-37.5 kW en 220...230 V CA 50/60 Hz AC-318.5 kW en 500 V CA 50/60 Hz AC-318.5 kW en 660...690 V CA 50/60 Hz AC-315 kW en 415...440 V CA 50/60 Hz AC-37.5 kW en 400 V CA 50/60 Hz AC-4 |
| Potencia del motor en HP: | 2 hp en 115 V CA 50/60 Hz para 1 fase motores5 hp en 230/240 V CA 50/60 Hz para 1 fase motores7.5 hp en 200/208 V CA 50/60 Hz para 3 fases motores10 hp en 230/240 V CA 50/60 Hz para 3 fases motores20 hp en 460/480 V CA 50/60 Hz para 3 fases motores30 hp en 575/600 V CA 50/60 Hz para 3 fases motores |
| Tipo de circuito de control: | CA 50/60 Hz |
| Tensión del circuito de control: | 440 V CA 50/60 Hz |
| Composición de contactos auxiliares: | 1 NA + 1 NC |
| [Uimp] tensión nominal soportada al impulso: | De acuerdo con IEC 60947 |
| Categoría de sobretensión: | III |
| [Ith] intensidad térmica convencional: | 50 A en 10 A en |
| Escuadra universal,: | 550 A en 440 V para circuito de alimentación de acuerdo con IEC 60947140 A CA para circuito de señalización de acuerdo con IEC 60947-5-1250 A CC para circuito de señalización de acuerdo con IEC 60947-5-1 |
| Capacidad corte nominal: | 550 A en 440 V para circuito de alimentación de acuerdo con IEC 60947 |
| [Icw] Intensidad de resistencia nominal de corta duración: | 138 A 260 A 430 A 60 A 100 A 1 s circuito de señalización120 A 500 ms circuito de señalización140 A 100 ms circuito de señalización |
| Clasificación de fusible asociado: | 63 A gG en Ue 63 A gG en Ue 10 A gG para código de fecha de fabricación circuito de señalización coordinación IEC 60947-5-1 |
| Impedancia media: | 2 MOhm en Ue 50 Hz - Ith 50 A para código de fecha de fabricación circuito de alimentación |
| [Ui] tensión nominal de aislamiento: | 600 V para circuito de alimentación certificaciones CSA600 V para circuito de alimentación certificaciones UL690 V para circuito de alimentación de acuerdo con IEC 60947-4-1690 V para circuito de señalización de acuerdo con IEC 60947-1600 V para circuito de señalización certificaciones CSA600 V para circuito de señalización certificaciones UL |
| Durabilidad eléctrica: | 1.65 Mciclos 32 A AC-3 en Ue 1.4 Mciclos 50 A AC-1 en Ue |
| Potencia disipada por polo: | 2 W AC-35 W AC-1 |
| Cubierta protectora: | Con |
| Soporte de montaje: | PlacaCarril |
| Normas: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Certificaciones: | CSAGOSTCCCBVULRINAGLDNVLROS (Lloyds Register of Shipping) |
| Conexiones - terminales: | Circuito de control |
| Par de apriete: | Circuito de control |
| Horas de funcionamiento: | 4...19 ms apertura12...22 ms cierre |
| Nivel de fiabilidad de seguridad: | B10d = 1369863 ciclos contactor con carga nominal de acuerdo con EN/ISO 13849-1B10d = 20000000 ciclos contactor con carga mecánica de acuerdo con EN/ISO 13849-1 |
| Endurancia mecánica: | 15 Mciclos |
| Cadencia máxima: | 3600 cyc/h en |
| Tecnología de bobina: | Modulo supresor no incorporado |
|---|---|
| Límites de tensión del circuito de control: | 0.3...0.6 Uc desconexión en 60 °C, CA 50/60 Hz0.8...1.1 Uc operactiva en 60 °C, CA 50 Hz0.85...1.1 Uc operactiva en 60 °C, CA 60 Hz |
| Compatibilidad con adaptadores: | 70 VA en 20 °C (cos ? 0.75) 60 Hz70 VA en 20 °C (cos ? 0.75) 50 Hz |
| Trunking flexibles: | 7.5 VA en 20 °C (cos ? 0.3) 60 Hz7 VA en 20 °C (cos ? 0.3) 50 Hz |
| Disipación de calor: | 2...3 W en 50/60 Hz |
| Tipo de contactos auxiliares: | Sobre enlazado mecánicamente - 1 NA + 1 NC) coordinación IEC 60947-5-1Sobre contacto de espejo - 1 NC) coordinación IEC 60947-4-1 |
| Frecuencia del circuito de señalización: | 25...400 Hz |
| Corriente de conmutación mínima: | 5 mA para circuito de señalización |
| Tensión de conmutación mínima: | 17 V para circuito de señalización |
| Tiempo de no superposición: | 1.5 ms en desexcitación (entre o contacto a y NC)1.5 ms en excitación (entre o contacto a y NC) |
| De la resistencia de aislamiento: | > 10 MOhm para circuito de señalización |
| Rango de potencias del motor de CA: | 7...11 kW 200...240 V 3 fases15...25 kW 380...440 V 3 fases15...25 kW 480...500 V 3 fases2.2...3 kW 100...120 V 3 fases15...25 kW 525...690 V 3 fases |
| Tipo de arranque motor: | Contactor directo en línea |
En breve
Referencia LC1D32R7
Nombre del producto Contacteur TeSys LC1-D - 3P - AC-3 440V 32 A - bobine 440 V CA - LC1D32R7
Gama TeSys
