SCHNEIDER

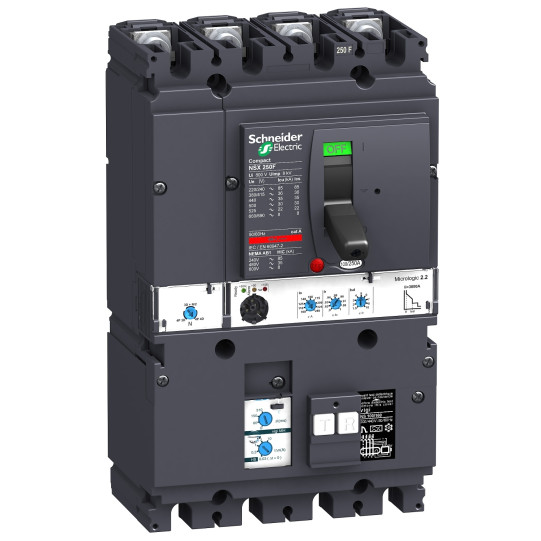

Compact NSX Vigi add-on MH - Micrologic 2.2AB - 240 A - 4P - LV434574
LV434574
Este producto ya no está disponible. Contáctenos para encontrar una solución de reemplazo adaptada a sus necesidades.
Informaciones técnicas
| Gama: | ComPact |
|---|---|
| Nombre del producto: | Compact NSX |
| Gama de producto: | ComPact NSX100...250 DC |
| Nombre corto del dispositivo: | VigiCompact NSX250F |
| Tipo de producto o componente: | Interruptor automático con módulo Vigi |
| Aplicación del dispositivo: | Aplicación especial |
| Número de polos: | 4P |
| Descripción de polos protegidos: | 3t + N/24t3t |
| Posición de neutro: | Izquierda |
| [In] Corriente nominal: | 240 A en 40 °C |
| [Ue] Tensión nominal de empleo: | 440 V AC 50/60 Hz |
| Tipo de red: | AC |
| Frecuencia de red: | 50/60 Hz |
| Poder de seccionamiento: | Sí acorde a Icu |
| Categoría de empleo: | Categoría A |
| Capacidad de corte: | 85 kA en 240 V AC 50/60 Hz acorde a UL 50822 kA Icu en 525 V AC 50/60 Hz acorde a En> 50 A35 kA Icu en 440 V AC 50/60 Hz acorde a En> 50 A36 kA Icu en 380/415 V AC 50/60 Hz acorde a En> 50 A8 kA Icu en 660/690 V AC 50/60 Hz acorde a En> 50 A85 kA Icu en 220/240 V AC 50/60 Hz acorde a En> 50 A35 kA en 480 V AC 50/60 Hz acorde a UL 50830 kA Icu en 500 V AC 50/60 Hz acorde a En> 50 A15 kA en 600 V AC 50/60 Hz acorde a UL 508 |
| Capacidad de corte: | En> 50 A 36 kA 415 V AC |
| Unidad de control: | Micrologic 2.2 AB |
| Tecnología de unidad de disparo: | Electrónico |
| Funciones de protección de unidad de control: | LSoI |
| Tipo de control: | Maneta |
| Tipo de montaje: | Fijo |
| [Ui] Tensión nominal de aislamiento: | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] Resistencia a picos de tensión: | 8 kV |
| [Ics] poder de corte en servicio: | 35 kA en 440 V AC 50/60 Hz acorde a En> 50 A36 kA en 380/415 V AC 50/60 Hz acorde a En> 50 A85 kA en 220/240 V AC 50/60 Hz acorde a En> 50 A22 kA en 525 V AC 50/60 Hz acorde a En> 50 A30 kA en 500 V AC 50/60 Hz acorde a En> 50 A8 kA en 660/690 V AC 50/60 Hz acorde a En> 50 A |
| Durabilidad mecánica: | 20000 ciclos |
| Durabilidad eléctrica: | 5000 ciclos en 690 V In10000 ciclos en 690 V In/210000 ciclos en 440 V In20000 ciclos en 440 V In/2 |
| Soporte de montaje: | Placa posterior |
| Conexión superior: | Frontal |
| Conexión hacia abajo: | Parte delantera |
| Paso de conexión: | 35 mm |
| Tipo de protección: | Protección de sobrecarga (mucho tiempo)Protección contra cortocircuitos de corta duración con retardo fijoProt.contra cortocirc.(inst.) |
| Calibre de la unidad de disparo: | 240 A en 40 °C |
| Tipo de ajuste de detección a largo plazo Ir: | Ajustable |
| Intervalo de ajuste de detección a largo plazo: | 140...240 A |
| Tipo de ajuste de retardo de larga duración: | Fijo |
| [tr] ajuste de retardo de larga duración: | 15 s en 1.5 x Ir0,35 s en 7.2 x Ir0,5 s en 6 x Ir |
| Memoria térmica: | 20 minutos antes y después del disparo |
| Tipo de ajuste de detección de Isd de corto retardo: | Ajustable |
| [Isd] intervalo de ajuste de detección a corto plazo: | 1.5...10 x Ir |
| Tipo de ajuste de retardo de corta duración: | Fijo |
| [tr] intervalo de ajuste de retardo de corta duración: | 0,02 s |
| Tipo de ajuste de detección instantánea Ii: | Fijo |
| Intervalo de ajuste de detección instantánea: | 2880 A |
| Protección contra fugas a tierra: | Con |
| Nombre del módulo añadido de defectos a tierra: | MH |
| Clase de protección contra fugas a tierra: | Clase A |
| Ajuste de tipo de sensibilidad de fugas a tierra de corriente residual: | 5 valores ajustables |
| [?t] ajuste de sensibilidad de fugas a tierra de corriente residual: | 0,03...10 A |
| Tipo de ajuste de la temporización del disparo diferencial: | 4 valores ajustables |
| Ajuste protección de neutro: | 0.5 x Ir - tipo de cable: 3t + N/2)1 x Ir - tipo de cable: 4t)Protección de sobrecarga (mucho tiempo) - tipo de cable: 3t) |
| Selectividad lógica ZSI: | Sin |
| Número de ranuras: | 6 ranura(s) |
| Señalizaciones en local: | Listo para operar, estado 1 LED parpadeante - tipo de cable: verde)Sobrecarga, estado 1 LED 105 % Ir - tipo de cable: rojo)Sobrecarga, estado 1 LED 90 % Ir - tipo de cable: naranja) |
| Anchura: | 140 mm |
| Altura: | 236 mm |
| Profundidad: | 86 mm |
| Peso del producto: | 2,8 kg |
| Código de compatibilidad: | NSX250 |
En breve
Referencia LV434574
Nombre del producto Compact NSX Vigi add-on MH - Micrologic 2.2AB - 240 A - 4P - LV434574
Gama Compact
Función del dispositivo Branchement
