SCHNEIDER

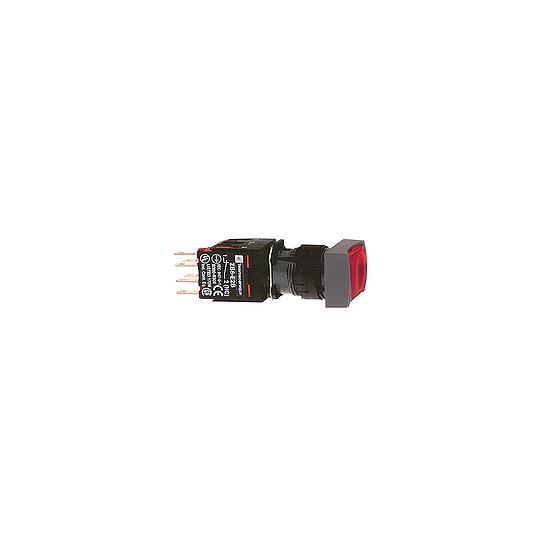

Bouton-poussoir lumineux rouge Ø 16 - à accrochage affleurant - 24 V - 1O+1F - XB6DF4B5B

Name: Bouton-poussoir lumineux rouge Ø 16 - à accrochage affleurant - 24 V - 1O+1F - XB6DF4B5B
SKU: XB6DF4B5B
Price: 30.74 EUR
Availability: InStock

XB6DF4B5B

25,62 € Impuestos NO Incl.

30,74 € Impuestos incluídos

Disponibilidad: contáctenos

Asistencia técnica y contacto con un interlocutor exclusivo
Envío gratis a partir de 250€ de compra (Francia continental)
Pagos 100% seguros

En breve
Compatible con
Características
Detalles
Infos
Devolución
We recommend

Informaciones técnicas

Gama de producto:	Harmony XB6
Tipo de producto o componente:	Pulsador iluminado completo
Nombre corto del dispositivo:	XB6
Material del bisel:	Plástico
Diámetro de montaje:	16 mm
Se vende en cantidades indivisibles:	1
Forma del cabezal de unidad de señalización:	Rectangular
Tipo de operario:	Enganche
Perfil de operador:	Red empotrado sin marca
Tipos y composición de contactos:	1 NA + 1 NC
Funcionamiento de contacto:	Rupt. lenta
Conexiones - terminales:	Conectores Faston (2.8 x 0.5 mm)
Fuente de luz:	LED
Base de bombilla:	LED integral
[Us] tensión de alimentación nominal:	12...24 V CA/CC

Altura:	18 mm
Anchura:	24 mm
Profundidad:	57 mm
Descripción terminales ISO n°1:	(21-22)NC (13-14)NO
Peso del producto:	0,025 kg
Posición de funcionamiento:	Cualquier posición
Apertura positiva:	Con apertura positiva de acuerdo con EN/IEC 60947-5-1 anexo K
Recorrido de funcionamineto:	1 mm (NA cambiando estado eléctrico) 2 mm (NC cambiando estado eléctrico) 3.5 mm (viaje total)
Fuerza de funcionamiento:	3.5 N (NA cambiando estado eléctrico) 4.5 N (NC cambiando estado eléctrico)
Material de contactos:	Aleación de plata (Ag/Ni)
Protección contra cortocircuito:	6 A fusible de cartuchos tipo gG
[Ui] tensión nominal de aislamiento:	250 V (grado de contaminación: 3) de acuerdo con EN/IEC 60947-1
[Uimp] tensión nominal soportada al impulso:	4 kV de acuerdo con EN/IEC 60947-1
[Ie] intensidad de funcionamiento nominal:	3 A en 120 V, AC-15, B300 de acuerdo con EN/IEC 60947-5-1 1.5 A en 240 V, AC-15, B300 de acuerdo con EN/IEC 60947-5-1 0.1 A en 250 V, DC-13, R300 de acuerdo con EN/IEC 60947-5-1 0.22 A en 125 V, DC-13, R300 de acuerdo con EN/IEC 60947-5-1
Durabilidad eléctrica:	, AC-15 en 230 V, ritmo funcion: 3600 cyc/h, factor de carga: 0.5 de acuerdo con EN/IEC 60947-5-1 anexo C , DC-13 en 230 V, ritmo funcion: 3600 cyc/h, factor de carga: 0.5 de acuerdo con EN/IEC 60947-5-1 anexo C
Montantes funcionales:	Î» = 10exp(-8) en 5 V, 1 mA con nivel confianza de 90 % de acuerdo con IEC 60947-5-4
Tipo señalización:	Fijo
Límites de tensión de alimentación:	6...30 V CA/CC
Consumo de corriente:	15 mA
Resistencia a sobretensiones:	Contacto directo de acuerdo con IEC 61000-4-5 Al aire libre de acuerdo con IEC 61000-4-5

Tratamiento:	TC
Temperatura ambiente de almacenamiento:	-40...70 °C
Temperatura ambiente de trabajo:	-25...70 °C
Clase de potección contra choques eléctricos:	Clase II de acuerdo con IEC 61140
Grado de protección IP:	IP65 de acuerdo con IEC 60529
Grado de protección NEMA:	NEMA 4 de acuerdo con CSA C22.2 No 94 NEMA 13 de acuerdo con CSA C22.2 No 94 NEMA 4X de acuerdo con CSA C22.2 No 94 NEMA 13 de acuerdo con UL 50 NEMA 4 de acuerdo con UL 50 NEMA 4X de acuerdo con UL 50
Normas:	CSA C22.2 No 14 UL 508 JIS C 4520 JIS C 852 EN/IEC 60947-5-5 EN/IEC 60947-1 EN/IEC 60947-5-1
Certificaciones:	GOST CSA UL CCC
Resistencia a las vibraciones:	+/- 3 mm (f = 2...500 Hz) de acuerdo con IEC 60068-2-6 5 gn (f = 2...500 Hz) de acuerdo con IEC 60068-2-6
Resistencia a los choques:	30 gn (duración = 18 ms) para aceleración de media onda sinusoidal de acuerdo con IEC 60068-2-27 50 gn (duración = 11 ms) para aceleración de media onda sinusoidal de acuerdo con IEC 60068-2-27
Resistencia a transitorios rápidos:	2 kV de acuerdo con IEC 61000-4-4
Resistencia a campos electromagnéticos:	10 V/m de acuerdo con IEC 61000-4-3
Resistencia a descargas electroestáticas:	6 kV en contacto (en piezas metálicas) de acuerdo con IEC 61000-4-2 8 kV en aire libre (en piezas aislantes) de acuerdo con IEC 61000-4-2
Soporte de sujeción de cables:	Clase B de acuerdo con IEC 55011
Warranty period:	18 months
País de Origen:	Francia

Code EAN:

3389110764031

Contexto:

Productos completos con cabeza circular, cuadrada o rectangular
Conexiones de lengüeta de soldadura (compatible con conexión Faston para funciones de contacto).
Grado de protección: IP 65
Certificaciones: CE, UL, CSA y CCC

Funciones de contacto:
- 1 o 2 contactos "C/A".
- Pulsadores, pulsadores a ras, retorno de resorte, colores: blanco, negro, verde, rojo, amarillo y azul.
- Selectores e interruptores de tecla, 2 o 3 posiciones.
- Pulsadores de parada de emergencia con acción de disparador, contactos de girar para desconectar y positivos «2 NC» (de conformidad con EN418).

Funciones de luz:
- Con LED, colores: blanco, verde, rojo, amarillo, azul y naranja. Tensión de alimentación 12 y 24 Vcc.

Funciones combinadas (contacto + luz):
- Pulsadores luminosos, pulsadores a ras, retorno de resorte y enganche, 1 o 2 contactos.
- Con LED integrados, colores: blanco, verde, rojo, amarillo, azul y naranja.
- Accesorios.

Délai d'approvisionnement:

contact

En breve

Referencia XB6DF4B5B

Nombre del producto Bouton-poussoir lumineux rouge Ø 16 - à accrochage affleurant - 24 V - 1O+1F - XB6DF4B5B
