SCHNEIDER

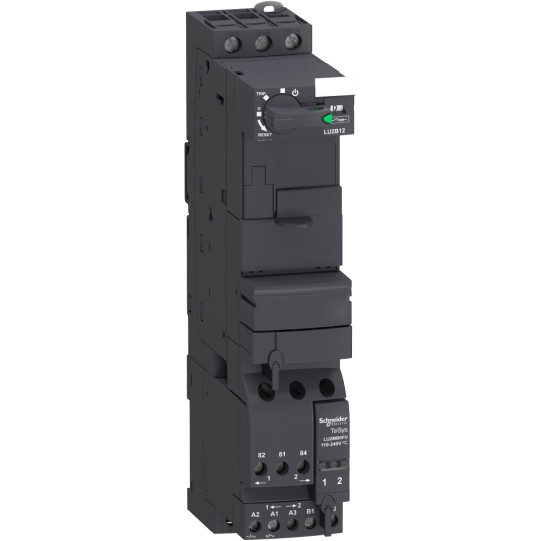

Base inversora, TeSys U, 3P, 12A/690V, bobina 24V CC - LU2B12BL
LU2B12BL
158,51 € Impuestos NO Incl.
190,21 € Impuestos incluídos
Impuestos NO Incl.
Impuestos NO Incl.
Impuestos incl.
Impuestos incl.
You save
En stock más de 25 unidades – Expedición en 24/48 horas
- Asistencia técnica y contacto con un interlocutor exclusivo
- Envío gratis a partir de 250€ de compra (Francia continental)
- Pagos 100% seguros
Informaciones técnicas
| Gama de producto: | TeSys U |
|---|---|
| Gama: | TeSys |
| Nombre del producto: | TeSys U |
| Nombre corto del dispositivo: | LU2B |
| Tipo de producto o componente: | Base de alimentación con inversión |
| Aplicación del dispositivo: | Control del motorProtección del motor |
| Compatibilidad del producto: | Convertidor LUC.X6BLConvertidor LUC.1XBLConvertidor LUC.05BLConvertidor LUC.12BL |
| Número de polos: | 3P |
| Poder de seccionamiento: | Sí |
| [Ue] Tensión nominal de empleo: | 690 V AC para circuito de alimentación |
| Frecuencia de red: | 40...60 Hz |
| [Ith] Corriente térmica convencional: | 12 A |
| [Ie] Corriente nominal de empleo: | 12 A en 12 A en 500 V9 A en 690 V |
| Categoría de empleo: | AC-43AC-44AC-41 |
| [Ics] poder de corte en servicio: | 50 kA en 230 V50 kA en 440 V10 kA en 500 V4 kA en 690 V |
| Composición de los contactos auxiliares: | 1 NA + 1 NC |
| Tipo de contactos auxiliares: | tipo contactos cableados mecánicamente - tipo de cable: 1 NA + 1 NC) acorde a IEC 60947-4-1 tipo contacto espejo - tipo de cable: 1 NC) acorde a En> 40 A |
| [Uc] tensión de circuito de control: | 24 V DC |
| Límites de tensión del circuito de control: | 14,5 V DC caída20...27 V DC en funcionamiento |
| Consumo de corriente típico: | 120 mA en 24 V DC I máximo al cerrar120 mA en 24 V DC I rms sellado |
|---|---|
| Disipación de calor: | 2 W para circuito de control con LUCA, LUCB, LUCC, LUCD1,7 W para circuito de control con LUCM |
| Duración de la fase de irrupción: | 15 ms corriente continua |
| Nivel de fiabilidad de seguridad: | B10d = 1369863 ciclos contactor con carga nominal acorde a EN/ISO 13849-1B10d = 20000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1 |
| Duración de maniobra: | 150 ms con cambio dirección para circuito de alimentación75 ms sin cambio de dirección para circuito de alimentación35 ms apertura con LUCA, LUCB, LUCC, LUCD, LUCM para circuito de control75 ms cierre con LUCM para circuito de control70 ms cierre con LUCA, LUCB, LUCC, LUCD para circuito de control |
| Durabilidad mecánica: | 15 Mciclos |
| Maximum operating rate: | 3600 cyc/h |
| Certificaciones de producto: | CEULCSACCCgeneradorASEFAATEXMarina |
| Normas: | EN 60947-6-2IEC 60947-6-2UL 60947-4-1, con barrera de faseCSA C22.2 No 60947-4-1, con barrera de fase |
| [Ui] Tensión nominal de aislamiento: | 690 V acorde a IEC 60947-6-2 (grado contaminación 3)600 V acorde a UL 60947-4-1600 V acorde a CSA C22.2 No 60947-4-1 |
| [Uimp] Resistencia a picos de tensión: | 6 kV acorde a IEC 60947-6-2 |
| Separación segura de circuito: | 400 V SELV entre los circuitos de control y auxiliares acorde a IEC 60947-1, anexo N400 V SELV entre o circuito de control o auxiliar y o circuito principal acorde a IEC 60947-1, anexo N |
| Modo de fijación: | Encliquetado - tipo de cable: carril DIN)Fijado mediante tornillo - tipo de cable: placa) |
| Conexiones - terminales: | Circuito de control, estado 1 Bornas tornillo 1 cable(s) 0,34...1,5 mm² flexible con extremo de cableCircuito de control, estado 1 Bornas tornillo 1 cable(s) 0,75...1,5 mm² flexible sin extremidad de cableCircuito de control, estado 1 Bornas tornillo 1 cable(s) 0,75...1,5 mm² rígidoCircuito de control, estado 1 Bornas tornillo 2 cable(s) 0,34...1,5 mm² flexible con extremo de cableCircuito de control, estado 1 Bornas tornillo 2 cable(s) 0,75...1,5 mm² flexible sin extremidad de cableCircuito de control, estado 1 Bornas tornillo 2 cable(s) 0,75...1,5 mm² rígidoCircuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 1...10 mm² rígidoCircuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 1...6 mm² flexible con extremo de cableCircuito de alimentación, estado 1 Bornas tornillo 1 cable(s) 2,5...10 mm² flexible sin extremidad de cableCircuito de alimentación, estado 1 Bornas tornillo 2 cable(s) 1...6 mm² flexible con extremo de cableCircuito de alimentación, estado 1 Bornas tornillo 2 cable(s) 1...6 mm² rígidoCircuito de alimentación, estado 1 Bornas tornillo 2 cable(s) 1,5...6 mm² flexible sin extremidad de cable |
| Par de apriete: | Circuito de control, estado 1 0,8...1,2 N.m Plano destornillador 5 mmCircuito de control, estado 1 0,8...1,2 N.m Philips nº 1 destornillador 5 mmCircuito de alimentación, estado 1 1,9...2,5 N.m Plano destornillador 6 mmCircuito de alimentación, estado 1 1,9...2,5 N.m Philips nº 2 destornillador 6 mm |
| Anchura: | 45 mm |
| Altura: | 224 mm |
| Profundidad: | 126 mm |
| Peso del producto: | 1,27 kg |
| Código de compatibilidad: | LU2B |
En breve
Referencia LU2B12BL
Nombre del producto Base inversora, TeSys U, 3P, 12A/690V, bobina 24V CC - LU2B12BL
Gama TeSys
