ABB

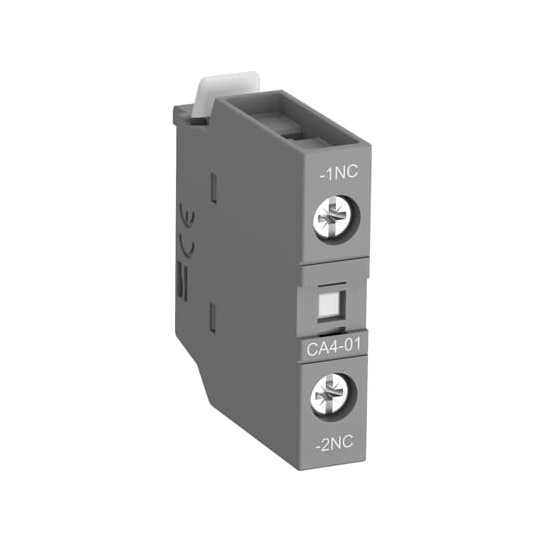

Auxiliar de contacto Série AF 1NC, montaje frontal - ABB1SBN010110R1001
ABB1SBN010110R1001
3,18 € Impuestos NO Incl.
3,82 € Impuestos incluídos
Impuestos NO Incl.
Impuestos NO Incl.
Impuestos incl.
Impuestos incl.
You save
En stock más de 25 unidades – Expedición en 24/48 horas
- Asistencia técnica y contacto con un interlocutor exclusivo
- Envío gratis a partir de 250€ de compra (Francia continental)
- Pagos 100% seguros
Informaciones técnicas
| Ancho neto del producto: | 9,9 mm |
|---|---|
| Profundidad / Longitud neta del producto: | 39,5 mm |
| Altura neta del producto: | 43 mm |
| Peso neto del producto: | 0,014 kg |
| Número de contactos auxiliares NO: | 0 |
|---|---|
| Número de contactos auxiliares NC: | 1 |
| Número de polos: | 1P |
| Normas: | IEC/EN 60947-5-1, UL 60335-2-40 LZGH2 A2L, UL 60947-5-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-5-1-14 |
| Tensión de servicio asignada: | Circuito auxiliar 690 V |
| Frecuencia asignada (f): | Circuito auxiliar 50 / 60 Hz |
| Corriente térmica convencional en aire libre (Ith): | según IEC 60947-5-1, ? = 40 °C 16 A |
| Corriente asignada de funcionamiento AC-15 (Ie): | (500 V) 2 A / (690 V) 2 A / (24 / 127 V) 6 A / (220 / 240 V) 4 A / (400 / 440 V) 3 A |
| Corriente asignada de funcionamiento DC-13 (Ie): | (24 V) 6 A / 144 W / (48 V) 2.8 A / 134 W / (72 V) 1 A / 72 W / (110 V) 0.55 A / 60 W / (125 V) 0.55 A / 69 W / (220 V) 0.27 A / 60 W / (250 V) 0.27 A / 68 W / (400 V) 0.15 A / 60 W / (500 V) 0.13 A / 65 W / (600 V) 0.1 A / 60 W |
| Corriente de corta duración admisible baja tensión (Icw): | durante 0,1 s 140 A / durante 1 s 100 A |
| Tensión de aislamiento asignada (Ui): | según IEC 60947-5-1 690 V / según UL/CSA 600 V |
| Tensión soportada a impulsos (Uimp): | 6 kV |
| Frecuencia máxima de maniobras eléctricas: | (AC-15) 1200 ciclos por hora / (DC-13) 900 ciclos por hora |
| Frecuencia máxima de maniobras mecánicas: | 3600 ciclos por hora |
| Capacidad de conexión circuito auxiliar: | Flexible con puntera 1/2x 0.75 ... 2.5 mm² / Flexible con puntera aislada 2x 0.75 ... 1.5 mm² / Flexible con puntera aislada 1x 0.75 ... 2.5 mm² / Rígido macizo 1/2x 1 ... 2.5 mm² / Rígido cableado 1/2x 1 ... 2.5 mm² |
| Longitud de pelado: | Circuito auxiliar 10 mm |
| Grado de protección: | según IEC 60529, IEC 60947-1, EN 60529 Bornes auxiliares IP20 |
| Par de apriete: | Circuito auxiliar 1.2 N·m |
| Tipo de borne: | Bornes de tornillo |
| Apto para: | AF09, AF09Z, AF12, AF12Z, AF16, AF16Z, AF26, AF26Z, AF30, AF30Z |
| Nombre del producto: | Bloque de contactos auxiliares |
En breve
Referencia ABB1SBN010110R1001
Nombre del producto Auxiliar de contacto Série AF 1NC, montaje frontal - ABB1SBN010110R1001
