SCHNEIDER

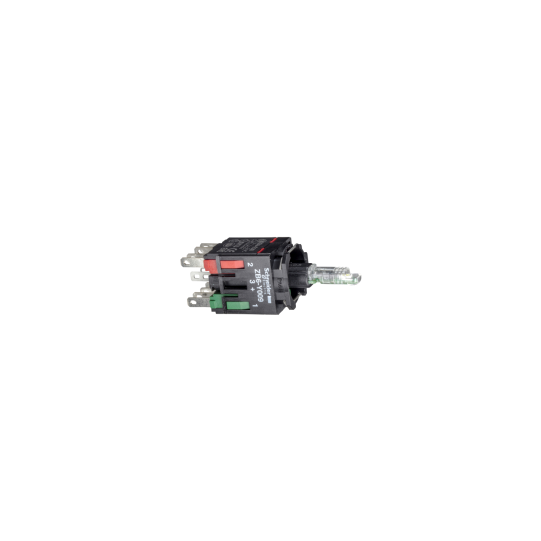

Harmony ZB6 - corps pour bouton lumineux - Ø16mm - DEL intégrée - jaune - 1O+1F - ZB6ZB55B
ZB6ZB55B
€16.22 Excl. Tax
€19.46 Inc. Tax
Excl. Tax
Excl. Tax
Incl. Tax
Incl. Tax
You save
Supply in process - Average delivery time 4/6 weeks
- Technical support and dedicated single point of contact
- Free delivery from 250€ of purchase (Metropolitan France)
- 100% secure payments
Technical informations
| Gamme de produits: | Harmony XB6 |
|---|---|
| Fonction produit: | Corps complet pour boutons poussoirs lumineux |
| Nom de l'appareil: | ZB6 |
| Matière de l'embase de fixation: | Plastique |
| Vente par quantité indivisible: | 1 |
| Description des contacts: | 1 "O" + 1 "F" |
| Fonctionnement des contacts: | À action dépendante |
| Mode de raccordement: | Connecteur Faston (2,8 x 0,5 mm) |
| Source lumineuse: | LED |
| Culot de lampe: | Tout LED |
| Couleur de la source lumineuse: | Jaune |
| [Us] tension d'alimentation: | 12...24 V CA/CC |
| Largeur hors tout CAO: | 24 mm |
|---|---|
| Hauteur hors tout CAO: | 18 mm |
| Profondeur hors tout CAO: | 51 mm |
| Description des bornes ISO n°1: | (11-12)NC |
| Poids: | 0,009 kg |
| Utilisation des contacts: | Standard |
| Ouverture positive: | Avec ouverture positive se conformer à EN/CEI 60947-5-1 appendix K |
| Course d'actionnement: | 1 mm (état électrique modifié par "O")2 mm (état électrique modifié par "F")4,3 mm (course totale) |
| Force d'actionnement maxi: | 1.6 N (état électrique modifié par ''F'')2.5 N (état électrique modifié par ''O'') |
| Matériau des contacts: | Alliage d'argent (Ag/Ni) |
| Protection contre les courts-circuits: | 6 A cartouche fusible type gG conformément à EN/IEC 60947-5-1 |
| [Ui] tension assignée d'isolement: | 250 V (niveau de pollution: 3) se conformer à EN/IEC 60947-1 |
| [Uimp] tension assignée de tenue aux chocs: | 4 kV se conformer à EN/IEC 60947-1 |
| [Ie] courant assigné d'emploi maximal: | 0,125à 120 V, AC-15, B3001,5 A à 240 V, AC-15, B3000,1 A à 250 V, DC-13, R3000,22 A à 125 V, DC-13, R300 |
| Durée de vie électrique: | 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 se conformer à EN/IEC 60947-5-1 appendix C1000000 cycle, DC-15, 2 Aà 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C |
| Fiabilité électrique : | ? = 10exp(-8)à 5 V, 1 mA avec niveau de confiance de 90% conformément à EN/IEC 60947-5-4 |
| Type de signalisation: | Fixe |
| Limites de la tension d'alimentation: | 6?30 V CA/CC |
| Consommation électrique: | 15 mA |
| Tenue aux ondes de choc: | 1 kV contact direct se conformer à IEC 61000-4-52 kV dans l'air se conformer à IEC 61000-4-5 |
In short
Reference ZB6ZB55B
Product Name Harmony ZB6 - corps pour bouton lumineux - Ø16mm - DEL intégrée - jaune - 1O+1F - ZB6ZB55B
